外嚙合熔體齒輪泵與內嚙合齒輪有哪些區別？
作者：鄭州巴特熔體泵有限公司     時間：2023-07-24 11:12:23

齒輪泵屬于容積式泵，齒輪泵工作時，電動機驅動主動軸，使泵腔體內產生容積變化，從而在泵的入口產生了吸力。當流體被吸入到泵腔體后，轉動的齒輪繼續將流體輸送到泵排放口。按齒輪嚙合方式分類，熔體齒輪泵可分為外嚙合齒輪泵和內嚙合齒輪泵。

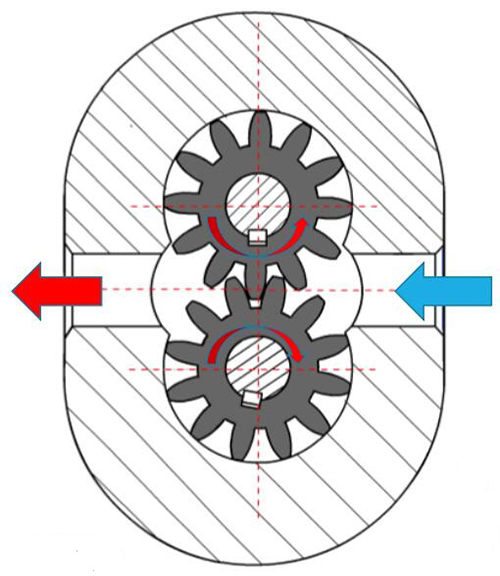

一、外嚙合熔體齒輪泵

1、外嚙合熔體齒輪泵的應用較為廣泛，被應用于塑料、樹脂、橡膠制品的擠出成型，如造粒、薄膜、管材、板材、片材等行業。外嚙合熔體齒輪泵主要由主動軸齒輪、被動軸齒輪、泵體、端蓋組成。泵體、泵蓋和兩個齒輪共同構成的密封空間就是齒輪泵的工作室。

2、外嚙合熔體齒輪泵是一種通過齒輪嚙合進行物料強制輸送的裝置，它是利用兩個嚙合齒輪間所形成的工作容積變化來輸送液體。當熔體齒輪泵主動齒輪轉動，吸入腔齒輪脫開嚙合，使密封容積增大，形成局部真空，物料在外界大氣壓、或者重力的作用下，經泵入口腔進入齒槽間。隨著齒輪轉動，吸入齒間的物料被帶到另一側，進入壓出腔。這時齒輪進入嚙合，密封容積逐漸減小，齒輪間部分的物料被擠出，形成了齒輪的壓出排料過程。齒輪嚙合時齒向接觸線把吸入腔和壓出腔分開，相互隔離，保持壓差。

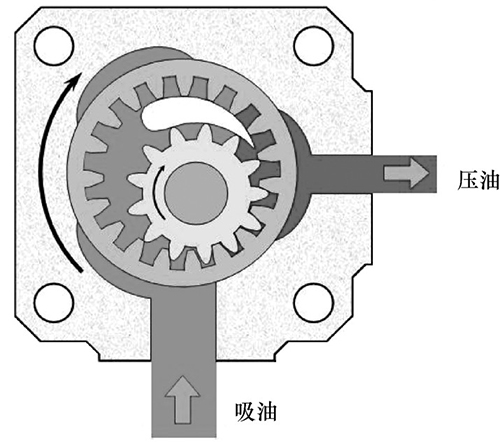

二、內嚙合齒輪泵

1、內嚙合齒輪泵被廣泛應用于石油、化工、油脂、涂料等行業，輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。它主要由內齒齒輪、外齒小齒輪、泵體、端蓋、月牙形隔板組成。泵體、泵蓋、齒輪、月牙板共同構成的密封空間就是齒輪泵的工作室。

2、內嚙合齒輪泵工作時，外齒小齒輪跟隨電機一起旋轉，外齒小齒輪跟內齒齒輪嚙合，帶動內齒輪旋轉。當泵吸入側相嚙合的齒逐漸分開時，吸入室的容積增大，壓力降低，形成吸力。當流體進入到泵內，流體在齒槽內被齒輪推送到排出室。兩個齒輪不斷的嚙合、脫開，流體不停的被推送到排出室，流體不斷受到擠壓從而被擠送到泵后管路中。通過調節泵的轉速或泵后管路的開度，即可調節泵后壓力。

三、兩種類型的泵優缺點比較

外嚙合齒輪泵結構簡單，維護起來比較容易，輸出壓力高，適合粘度比較高的物料，其體積相對較大；內嚙合泵體積小，價格便宜，適合輸出壓力和物料粘度較低的工況，其結構相對復雜，不易維護。廠家咨詢熱線：0371-67993077
